Auru kulu leidmine

Arvutuse eesmärk on määrata kindlaks auru kogus kilogrammides, mis kulub antud toote (toodete) valmistamiseks. Auru kulub järgmistes kohtades:

1) tehnoloogilisteks vajadusteks,

2) kuuma vee tootmiseks,

3) kütteks,

4) ventilatsiooniks.

Auru kulu tehnoloogilisteks vajadusteks (D1) leitakse kasutatavate seadmete tehnilistest andmetest (kg/h), korrutatakse see seadme tööajaga ning lõpuks summeeritakse kõikide seadmete kasutamisel kulunud auru kogused.

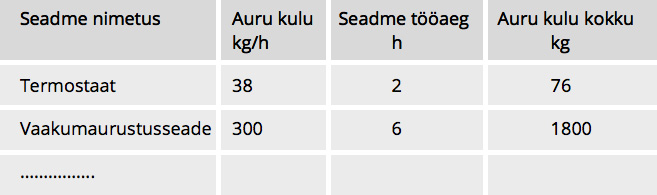

Näide:

Tabel 2

Kokku. D1  = 1876 kg

Kui on tegemist seadmega, kus aurukulu oleneb konkreetsest toote temperatuuri tõstmisest ta kuni tl, siis aurukulu leitakse järgmiselt:

          M x ct(tl – ta)
D1 = —————— kg
         (iaur  - ikond) η

M – toote kogus, kg
ct – toote erisoojus, kJ/kg x K
tl, ta – toote lõpp- ja algtemperatuur, ̊C
iaur, ikond – auru ja kondensaadi entalpia, kJ/kg
η – soojuse ärakasutamise koefitsient (tavaliselt 0,95)



Auru kulu kuuma vee tootmiseks (D2). Kuumaks veeks loetakse vett, mille temperatuur on vähemalt 95 ̊C. Kui on leitud vajaminev kuuma vee hulk (ptk 7.2.), saab leida auru kulu kuuma vee tootmiseks. Selleks kasutatakse järgmist valemit:

          Kvesi x cv(tl – ta)
D2 = ——————— kg
           (iaur  - ikond) η

Kvesi – kuuma vee kogus, m3
cv – vee erisoojus, kJ/kg x K ( )
tl, ta – toote lõpp- ja algtemperatuur, ̊C
iaur, ikond – auru ja kondensaadi entalpia, kJ/kg
η – soojuse ärakasutamise koefitsient (tavaliselt η = 0,95)

Auru kulu kütteks (D3) leidmiseks hinnatakse soojuskadusid hoonest. Kaudselt võib teha seda järgmiselt:

Q = qV(ts – tv)

Q – soojuskadu hoonest, W

q – üldine soojusnäitaja, W/m3 x K

V – hoone maht, m3

ts, tv – sise- ja välistemperatuur, ̊C (  )

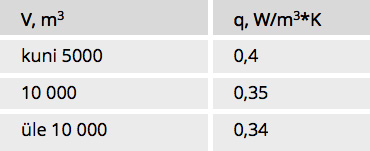

Üldine soojusnäitaja q sõltub hoone mahust järgmiselt:

Tabel 3



              3,6 Q0
D3 = ——————
         (iaur  - ikond) η



Q0 – soojuse kulu kütteks, mis võrdub soojuse kaoga hoonest (Q), W

Ventileerimiseks kuluva auru kulu (D4) saadakse:

              3,6 Qv
D4 = ——————
         (iaur  - ikond) η

Qv = ventileerimisel kuluv soojushulk, W

Qv = αρcõ((ts – tv) 0,278

α – õhuvahetuste arv, α = 3

ρ – õhu tihedus, kg/m3 (ρ = 1,37 – 1,39 kg/m3)

cõ – õhu erisoojus (1 kJ/kg x K)

ts, tv – sise- ja välistemperatuur talvisel ajal, ̊C (  )

Auru kulu kokku:

D = D1 + D2 + D3 + D4 , kg
